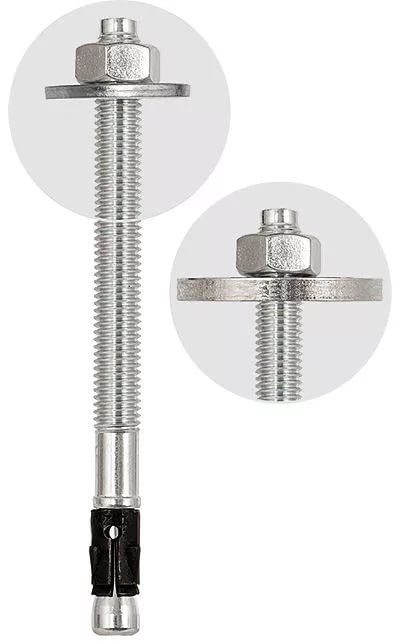

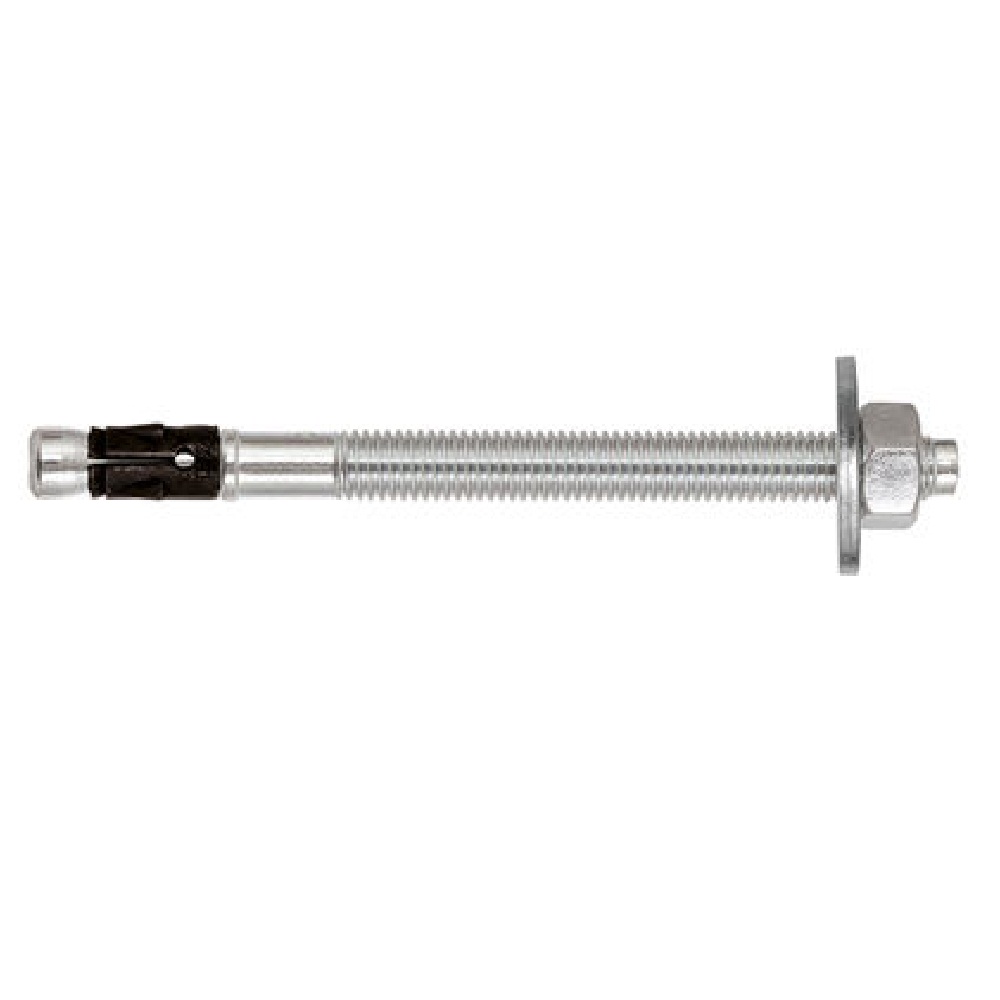

Анкерный болт с увеличенной шайбой
Анкерный болт FAZ II GS диаметрами 8, 10 и 12мм, пригоден для крепления стальных конструкций с продолговатыми отверстиями. Благодаря специальной шайбе, существенно снижает усилия при монтаже
Существенно увеличенный наружный диаметр шайб для анкерных болтов FAZ II 16 GS обеспечивает увеличенную опорную поверхность и позволяет использовать их в деревянных конструкциях
Предварительная установка шайбы обеспечивает быстрый монтаж
Кроме того, анкерные болты FAZ II GS обладают всеми преимуществами анкерных болтов FAZ II
Применяется для: деревянных конструкций. Чаще всего, при помощи данного болта крепят анкерные пластины с продолговатыми отверстиями, фасадные подконструкции с продолговатыми отверстиями и различные деревянные конструкции
Версии: оцинкованная сталь, нержавеющая сталь
Карточка товара в PDF

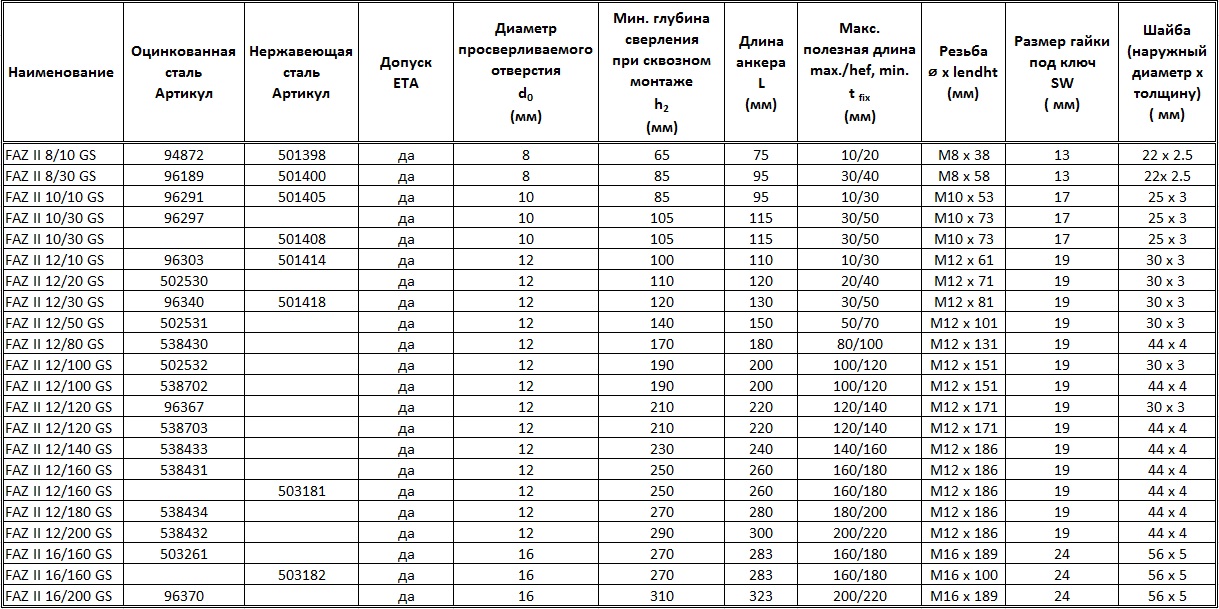

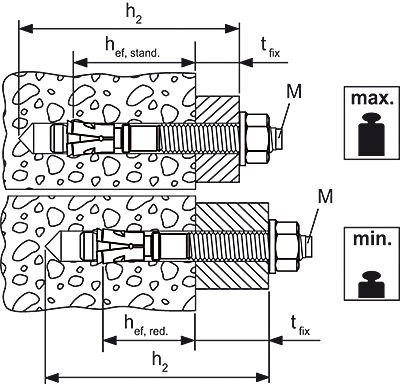

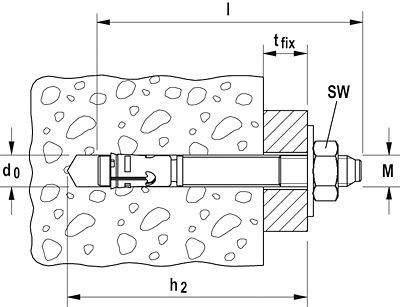

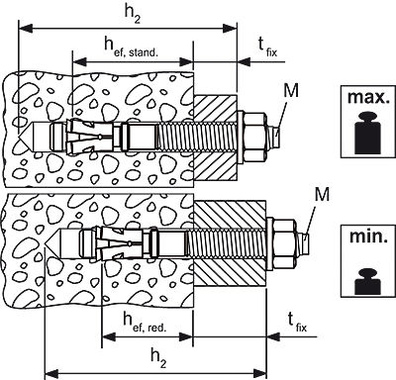

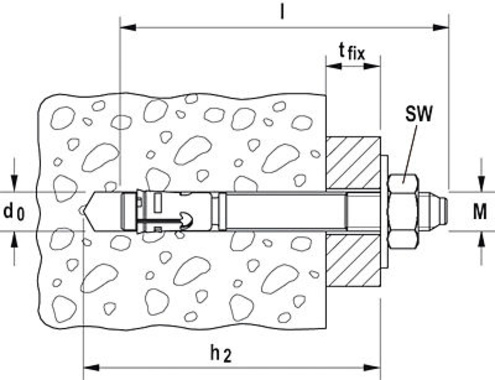

| Наименование | Артикул оцинкованная сталь | Артикул нержавеющая сталь | Диаметр сверления d0 (мм) | Мин. глубина сверления при сквозном монтаже h2(мм) | Длина анкера L (мм) | Макс. полезная длина станд./уменьш. (мм) | Резьба ⌀ х L (мм) | Размер под ключ SW (мм) | Шайба (внеш. ⌀ х толщина) (мм) | Кол-во в упаковке (шт) | Заказать |
| FAZ II 8/10 GS | 094872 | 501398 | 8 | 65 | 75 | 10/- | М8х38 | 13 | 22х2.5 | 50 | |
| FAZ II 8/30 GS | 096189 | 501400 | 8 | 85 | 95 | 30/- | М8х58 | 13 | 22х2.5 | 50 | |
| FAZ II 10/10 GS | 096291 | 501405 | 10 | 85 | 95 | 10/30 | М10х53 | 17 | 25х3 | 50 | |
| FAZ II 10/30 GS | 096297 | - | 10 | 105 | 115 | 30/50 | М10х73 | 17 | 25х3 | 25 | |
| FAZ II 10/30 GS | - | 501408 | 10 | 105 | 115 | 30/50 | М10х73 | 17 | 25х3 | 50 | |
| FAZ II 12/10 GS | 096303 | 501414 | 12 | 100 | 110 | 10/30 | М12х61 | 19 | 30х3 | 20 | |
| FAZ II 12/20 GS | 502530 | - | 12 | 110 | 120 | 20/40 | М12х71 | 19 | 30х3 | 20 | |
| FAZ II 12/30 GS | 096340 | 501418 | 12 | 120 | 130 | 30/50 | М12х81 | 19 | 30х3 | 20 | |
| FAZ II 12/50 GS | 502531 | - | 12 | 140 | 150 | 50/70 | М12х101 | 19 | 30х3 | 20 | |
| FAZ II 12/100 GS | 502532 | - | 12 | 190 | 200 | 100/120 | М12х151 | 19 | 30х3 | 20 | |
| FAZ II 12/120 GS | 096367 | - | 12 | 210 | 220 | 120/140 | М12х151 | 19 | 30х3 | 20 | |
| FAZ II 12/160 GS | - | 503181 | 12 | 250 | 260 | 160/180 | М12х185 | 19 | 44х4 | 20 | |
| FAZ II 16/160 GS | 503261 | - | 16 | 270 | 283 | 160/180 | М16х189 | 24 | 56х5 | 10 | |
| FAZ II 16/160 GS | - | 503182 | 16 | 270 | 283 | 160/180 | М16х100 | 24 | 56х5 | 4 | |
| FAZ II 16/200 GS | 096370 | - | 16 | 310 | 323 | 200/220 | М16х189 | 24 | 56х5 | 10 |
