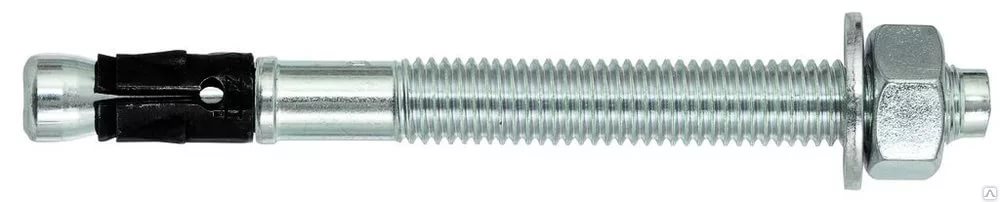

FAZ II, анкерный болт

Эффективное крепление для растянутого бетона

Допускается к использованию во влажных или неблагоприятных условиях

Оптимизированная распорная втулка обеспечивает высокую несущую способность. Это позволяет уменьшить количество точек крепления и число анкерных пластин

Международные допуски гарантируют максимальную надежность и самые высокие эксплуатационные характеристики

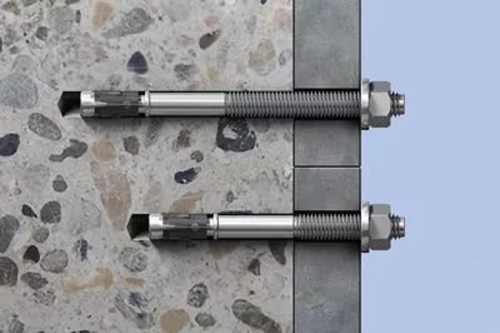

Геометрия болта обеспечивает оптимальное распределение нагрузки и позволяет использовать его близко к краям и в тонких элементах.

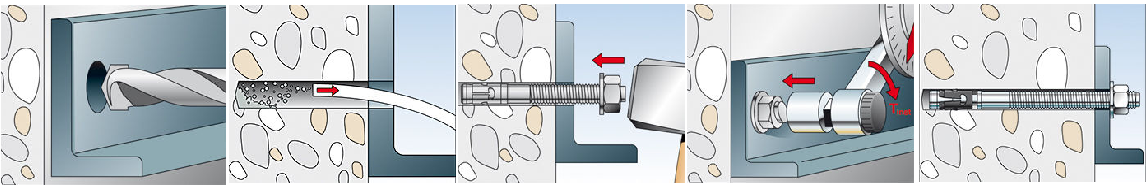

Упрощенная установка с минимальным количеством оборотов при затяжке и несколькими ударами молотка

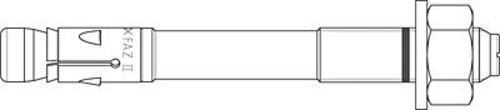

Выступ на торце защищает резьбу от повреждения и обеспечивает легкий демонтаж крепления

Может применяться для работы с деревянными конструкциями

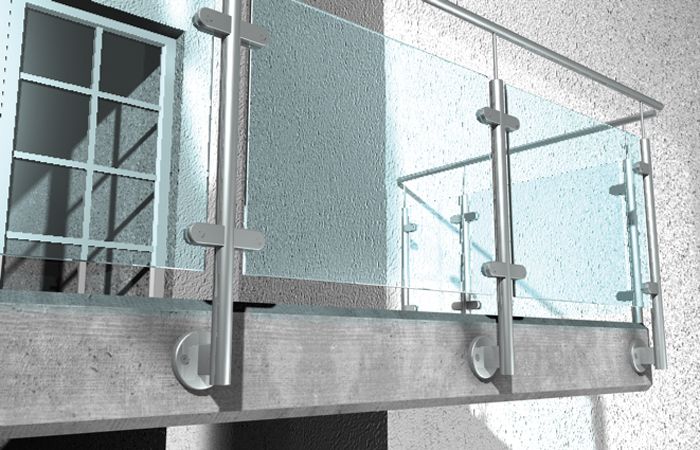

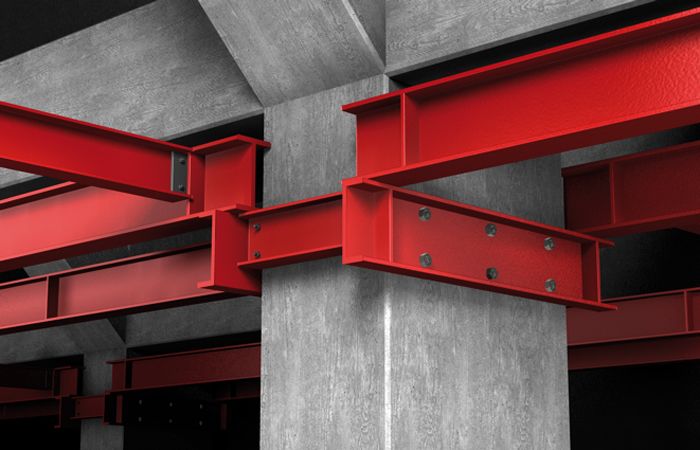

Применяется для: монтажа стальных конструкций, барьерных ограждений, консолей, металлических лестниц, кабельных каналов, ворот

Версии: оцинкованная сталь, нержавеющая сталь, высококоррозионностойкая сталь

Карточка товара в PDF

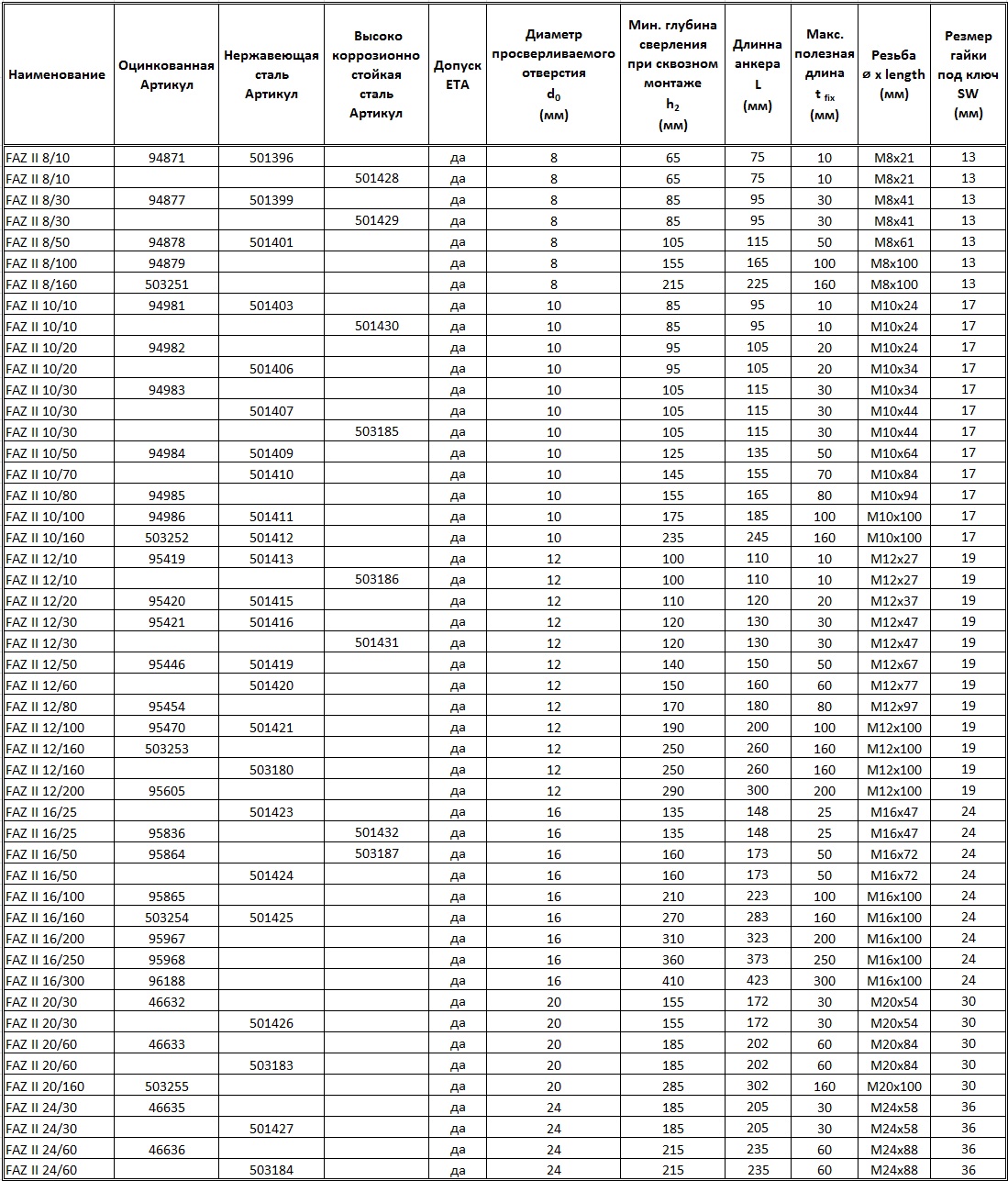

Характеристики

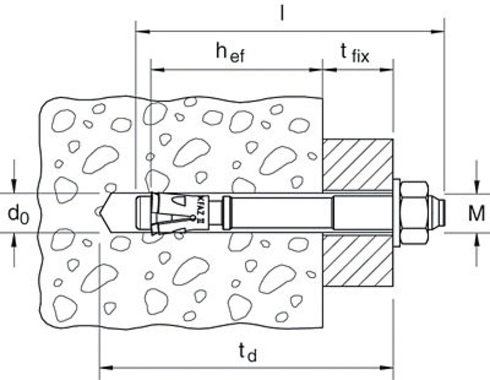

Наименование	Артикул оцинкованная сталь	Артикул нержавеющая сталь	Артикуль высоко- коррозионно стойкая сталь	Диаметр сверления d0 (мм)	Мин. глубина сверления при сквозном монтаже h2(мм)	Длина анкера L (мм)	Макс. полезная длина станд./уменьш.	Резьба ⌀ x L (мм)	Размер под ключ SW	Кол-во в упаковке (шт)	Заказать
FAZ II 8/10	094871	501396	-	8	65	75	10/-	М8х38	13	50
FAZ II 8/10	-	-	501428	8	65	75	10/-	М8х38	13	10
FAZ II 8/30	094877	501399	-	8	85	95	30/-	М8х58	13	50
FAZ II 8/30	-	-	501429	8	85	95	30/-	М8х58	13	10
FFAZ II 8/50	094878	501401	-	8	105	115	50/-	М8х78	13	50
FAZ II 8/100	094879	-	-	8	155	165	100/-	М8х128	13	25
FAZ II 8/160	503251	-	-	8	215	225	160/-	М8х100	13	20
FAZ II 10/10	094981	501403	-	10	85	95	10/30	М10х53	17	50
FAZ II 10/10	-	-	501430	10	85	95	10/30	М10х53	17	10
FAZ II 10/20	094982	-	-	10	95	105	20/40	М10х63	17	25
FAZ II 10/20	-	501406	-	10	95	105	20/40	М10х63	17	50
FAZ II 10/30	094983	-	-	10	105	115	30/50	М10х73	17	25
FAZ II 10/30	-	501407	-	10	105	115	30/50	М10х73	17	50
FAZ II 10/30	-	-	503185	10	105	115	30/50	М10х73	17	10
FAZ II 10/50	094984	501409	-	10	125	135	50/70	М10х93	17	20
FAZ II 10/70	-	501410	-	10	145	155	70/90	М10х113	17	20
FAZ II 10/80	094985	-	-	10	155	165	80/100	М10х123	17	20
FAZ II 10/100	096986	-	-	10	175	185	100/120	М10х143	17	20
FAZ II 10/160	503252	501412	-	10	235	245	160/180	М10х193	17	20
FAZ II 12/10	095419	501413	-	12	100	110	10/30	М12х61	19	20
FAZ II 12/10	-	-	503186	12	100	110	10/30	М12х61	19	10
FAZ II 12/20	095420	501415	-	12	110	120	20/40	М12х71	19	20
FAZ II 12/30	095421	501416	-	12	120	130	30/50	М12х81	19	20
FAZ II 12/30	-	-	501431	12	120	130	30/50	М12х81	19	10
FAZ II 12/50	095446	501419	-	12	140	150	50/70	М12х101	19	20
FAZ II 12/60	-	501420	-	12	150	160	60/80	М12х111	19	20
FAZ II 12/80	095454	-	-	12	170	180	80/100	М12х131	19	20
FAZ II 12/100	095470	501421	-	12	190	200	100/120	М12х151	19	20
FAZ II 12/160	503253	-	-	12	250	260	160/180	М12х186	19	10
FAZ II 12/160	-	503180	-	12	250	260	160/180	М12х186	19	20
FAZ II 12/200	095605	-	-	12	290	300	200/220	М12х186	19	10
FAZ II 16/5	-	522125	-	16	115	128	5/25	М16х64	24	10
FAZ II 16/5	522124	-	-	16	115	128	5/25	М16х64	24	20
FAZ II 16/25	095836	-	501432	16	135	148	25/45	М16х84	24	10
FAZ II 16/25	-	501423	-	16	135	148	25/45	М16х84	24	20
FAZ II 16/50	095864	-	503187	16	160	173	50/70	М16х109	24	10
FAZ II 16/50	-	501424	-	16	160	173	50/70	М16х109	24	20
FAZ II 16/100	095865	501425	-	16	210	223	100/120	М16х159	24	10
FAZ II 16/160	503254	-	-	16	270	283	160/180	М16х189	24	10
FAZ II 16/200	095967	-	-	16	310	323	200/220	М16х189	24	10
FAZ II 16/250	095968	-	-	16	360	373	250/270	М16х100	24	10
FAZ II 16/300	096188	-	-	16	410	423	300/320	М16х100	24	10
FAZ II 20/30	046632	-	-	20	155	172	30/-	М20х54	30	5
FAZ II 20/30	-	501426	-	20	155	172	30/-	М20х54	30	4
FAZ II 20/60	046633	-	-	20	185	202	60/-	М20х84	30	5
FAZ II 20/60	-	503183	-	20	185	202	60/-	М20х84	30	4
FAZ II 20/160	503255	-	-	20	285	302	160/-	М20х100	30	5
FAZ II 24/30	046635	-	-	24	185	205	30/-	М24х58	36	5
FAZ II 24/30	-	501427	-	24	185	205	30/-	М24х58	36	4
FAZ II 24/60	046636	-	-	24	215	235	60/-	М24х88	36	5
FAZ II 24/60	-	503184	-	24	215	235	60/-	М24х88	36	4

бетон без трещин
бетон с трещинами
камень
