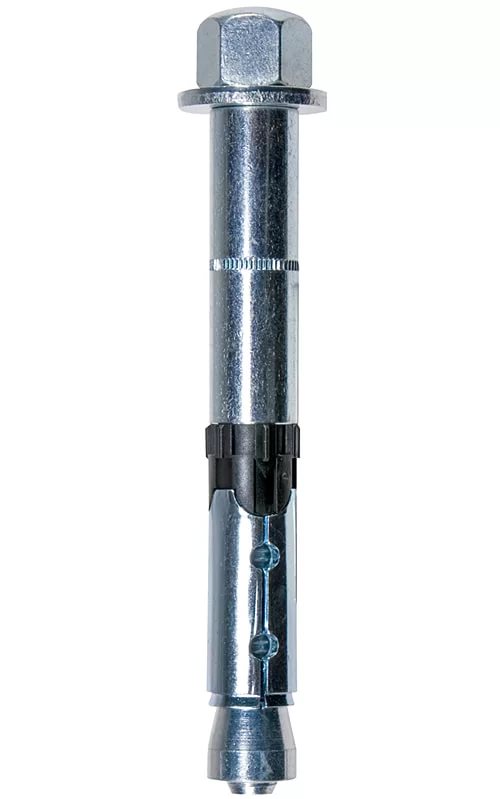

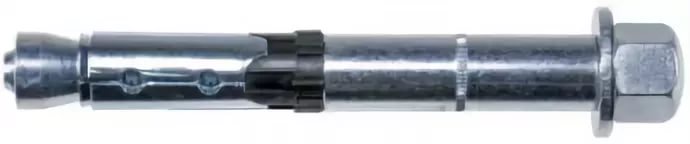

FH II-H высокоэффективный анкер с колпачковой гайкой

Анкер для высоких нагрузок и сквозного монтажа допущенный к применению в растянутом бетоне

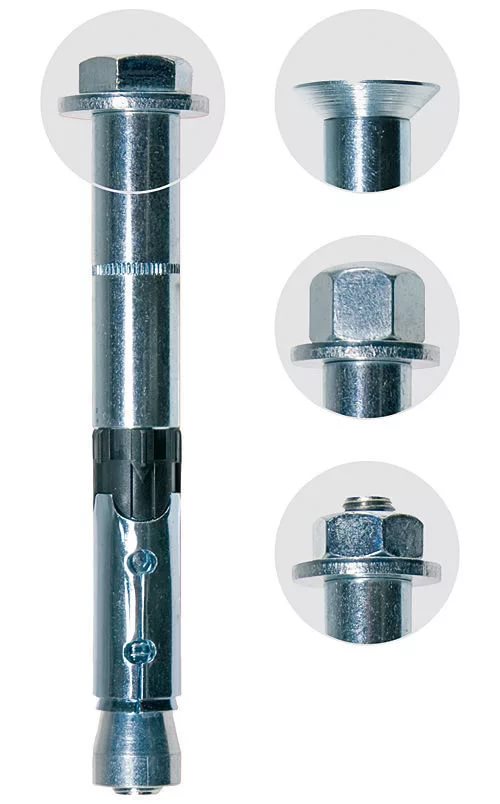

Конструкция анкера представлена широким ассортиментом форм головок, в том числе для точек крепления с эстетическим дизайном

Идеальное взаимодействие болта и втулки позволяет выдерживать высокие поперечные нагрузки. Благодаря этому требуется меньшее количество точек крепления

Международные допуски гарантируют максимальную надежность и самые высокие эксплуатационные характеристики

Оптимизированная геометрия снижает трудоемкость при установке

Разборное резьбовое соединение обеспечивает возможность монтажа заподлицо с поверхностью

Применяется для: монтажа барьерных ограждений, лестничных маршей, консолей, стальных конструкций, приставных лестниц, кабельных каналов, ворот, фасадов, решеток

Версии: оцинкованная сталь

Карточка товара в PDF

Характеристики

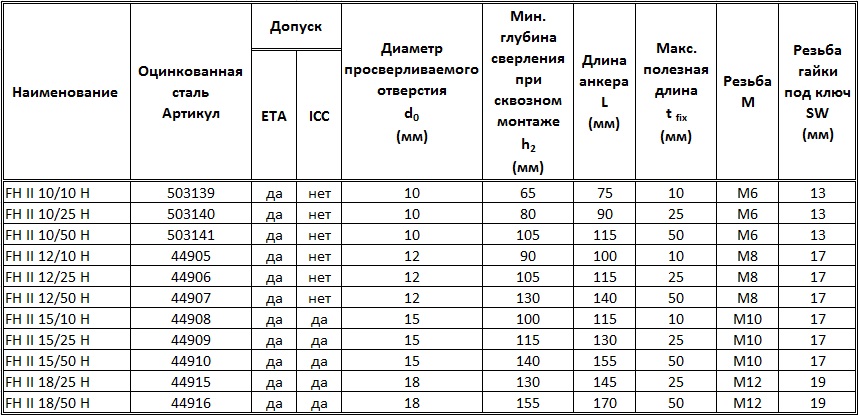

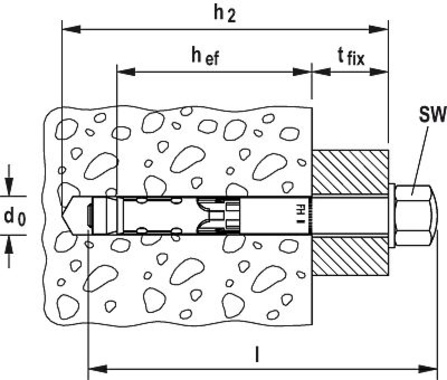

Наименование	Артикул	Диаметр сверления d0 (мм)	Мин. глубина сверления сквозной монтаж fd(мм)	Эффект. глубина анкеровки hef (мм)	Длина анкера L (мм)	Макс. полезная длина tfix (мм)	Резьба М	Размер под ключ SW	Шайба (наружный ⌀ х толщина)	Кол-во в упаковке (шт)	Заказать
FH II 10/10 H	503139	10	65	40	75	10	М6	13	18х2	50
FH II 10/25 H	503140	10	80	40	90	25	М6	13	18х2	50
FH II 10/50 H	503141	10	105	40	115	50	М6	13	18х2	50
FH II 12/10 H	44905	12	90	60	92	10	М8	17	22х2,5	50
FH II 12/25 H	44906	12	105	60	107	25	М8	17	22х2,5	50
FH II 12/50 H	44907	12	130	60	132	50	М8	17	22х2,5	25
FH II 15/10 H	44908	15	100	70	113	10	М10	17	25х3	25
FH II 15/25 H	44909	15	115	70	128	25	М10	17	25х3	25
FH II 15/50 H	44910	15	140	70	153	50	М10	17	25х3	25
FH II 18/25 H	44915	18	130	80	138	25	М12	19	30х3	20
FH II 18/50 H	44916	18	155	80	163	50	М12	19	30х3	20

бетон без трещин
бетон с трещинами
камень
